চিপের নাম: অপটিকাল মাউস চিপ
মাউস চিপ মডেল: GZ-P001-STC

ফাংশন বর্ণনা
টাইমার / কাউন্টার
কীবোর্ড চিপটি তিনটি 16-বিট টাইমার / কাউন্টার টি 0, টি 1, টি 2 সরবরাহ করে।প্রতিটি সাধারণ কাউন্টার হিসাবে ব্যবহার করা যেতে পারে।T0 / T1 / T2 টাইমার হিসাবে ব্যবহৃত হয়, টাইমার ট্রিগার করতে ব্যবহৃত সময় ইউনিট মেশিন চক্র হয়।কোনও চক্রটি 12 বা 6 টি মোডে থাকা চিপটি কনফিগার করে কিনা তার উপর নির্ভর করে 12 বা 6 দোলনচক্রের সমান।যখন T0 / T1 / T2 কাউন্টার হিসাবে ব্যবহৃত হয়, গণনা ইভেন্টটি টি -0 / টি 1 / টি 2 উচ্চ থেকে নিম্ন স্তরের পরিবর্তনের সাথে সম্পর্কিত পিন হয় "" এই মোডে, চিপ প্রতিটি মেশিন চক্রকে টি 0 / টি 1 / টি 2 পিনের নমুনা দেয়। ফল 1 থেকে 0 অবধি একবার আসার পরে, চিপটি কাউন্টারে 1 টি গণনা করে এটি লক্ষ করা উচিত যে কাউন্টার হিসাবে কাজ করার সময়, টি 0 / টি 1 / টি 2 পিনের উচ্চ পালস বা নিম্ন পালসের প্রস্থ অবশ্যই একের বেশি হওয়া উচিত মেশিন চক্র T টি 0 এবং টি 1 কনফিগার করার জন্য দুটি বিশেষ রেজিস্টার রয়েছে তারা টিএমওড, টিসিওনের টি 2 কনফিগার করার জন্য দুটি বিশেষ রেজিস্টার রয়েছে তারা টি 2 এমওডি, টি 2 কনন
সিরিয়াল পোর্ট (ইউআরটি)
মাউস চিপের সিরিয়াল বন্দরটি দ্বৈত, এটি একই সাথে ডেটা প্রেরণ এবং গ্রহণ করতে পারে।প্রেরিত এবং প্রাপ্ত ডেটা একই বিশেষ রেজিস্টার এসবিইউএফ শেয়ার করে।চিপের অভ্যন্তরে দুটি এসবিইউএফ রেজিস্ট্রার রয়েছে, একটি প্রেরণের জন্য এবং একটি গ্রহণের জন্য।সিরিয়াল বন্দর 4 টি বিভিন্ন মোডে কাজ করতে পারে।
মোড 0
সাধারণত, এই মোডটি বিশুদ্ধভাবে চিপের আই / ও পোর্টটি প্রসারিত করতে ব্যবহৃত হয়।এই মোডে, ডেটা প্রাপ্তি এবং প্রেরণ উভয়ই আরএক্সডি পিনের মধ্য দিয়ে যায় এবং টিএক্সডি একটি সিনক্রোনাস শিফট ক্লক আউটপুট করে।যা পাঠানো বা প্রাপ্ত তা হ'ল 8-বিট ডেটা, সর্বনিম্ন বিট সহ প্রথম এবং এর বাড রেট এমসইউ ঘড়ির 1/12 এ স্থির করা হয়।
মোড ঘ
টিএক্সডি পিনের মাধ্যমে প্রেরণ করুন বা আরএক্সডি পিনের মাধ্যমে 10-বিট ডেটা ফ্রেম পাবেন।ডেটা ফ্রেমে 1 স্টার্ট বিট (0), 8 ডেটা বিট এবং 1 স্টপ বিট (1) অন্তর্ভুক্ত।অভ্যর্থনা সম্পূর্ণ হওয়ার পরে, স্টপ বিটটি এসসিএনের আরবি 8 এ সংরক্ষণ করা হয়।বাড রেট (মোড 1) = 2 এসএমওডি এক্স (টি 1 ওভারফ্লো রেট) / 32 বা = টি 2 ওভারফ্লো রেট / 16
মোড 2
টিএক্সডি পিনের মাধ্যমে প্রেরণ করুন বা আরএক্সডি পিনে 11-বিট ডেটা ফ্রেম পাবেন।ডেটা ফ্রেমে 1 স্টার্ট বিট (0), 8 ডেটা বিট, 1 প্রোগ্রামেবল 9 ম বিট এবং 1 স্টপ বিট (1) অন্তর্ভুক্ত রয়েছে।প্রেরণ করার সময়, 9 তম বিট এসসিএনের টিবি 8 থেকে আসে।গ্রহণ করার সময়, নবম সংখ্যাটি এসসিএনের টিবি 8 এ সংরক্ষণ করা হবে।বাড রেটটি ঘড়ির ফ্রিকোয়েন্সিটির 1/32 বা 1/64 হতে পারে;বাড রেট (মোড 2) = 2 এসএমওডি এক্স ওএসসি / 64
মোড 3
মোড 3 একই রকম ব্যতীত বাউডের হার 2 মোড 2 থেকে আলাদা Ba বাউড রেট (মোড 3) = 2 এসএমওডি এক্স (টি 1 ওভারফ্লো রেট) / 32 বা = টি 2 ওভারফ্লো রেট / 16 সমস্ত মোডের জন্য, এসবিইউএফ-এ লিখিত পাঠানো শুরু হবে।মোড 0 এর জন্য, আরআই = 0 এবং আরএন = 1 হলে, অভ্যর্থনা শুরু হয়।অন্যান্য মোডগুলির জন্য, যদি আরএন = 1 এবং একটি স্টার্ট বিট চালু করা হয়, অর্থাত্ যদি একটি প্রান্ত প্রান্ত থাকে, অভ্যর্থনা শুরু হয়।
পাওয়ার ডাউন মোড
চিপটি পাওয়ার-ডাউন মোডে প্রবেশের জন্য ব্যবহারকারী PCON.1 সেট করে।পাওয়ার-ডাউন মোডে, চিপ ক্লকটি বন্ধ হয়ে যায়।চিপের অভ্যন্তরীণ র‌্যাম এবং এসএফআর অপরিবর্তিত রয়েছে।জাগ্রত পদ্ধতিটি হার্ডওয়্যার রিসেট বা / INT0, / ITN1, / INT2 এবং / INT3 বাহ্যিক বাধা হতে পারে।হার্ডওয়্যারটি পুনরায় সেট হয়ে গেলে, ঘড়িটি স্থিতিশীল করার জন্য কমপক্ষে 10 মাইলের বেশি রিসেট পিনটি উচ্চতর দিকে মনোযোগ দিন।প্রোগ্রামটি 0x0000 ঠিকানা থেকে কার্যকর করা শুরু করে।যদি এটি বাহ্যিক বিঘ্নিত জাগ্রত হয়, প্রোগ্রামটি বাধা ভেক্টরে ঝাঁপিয়ে পড়বে এবং বিঘ্নিত প্রক্রিয়াজাতকরণ করবে।ঘুম থেকে উঠতে কোনও বাহ্যিক বাধা ব্যবহার করতে, পাওয়ার-ডাউন মোডে প্রবেশের আগে বাহ্যিক বাধা সঠিকভাবে সেট করতে হবে।

আইডিএল মোড এবং পাওয়ার-ডাউন মোডে পিনের স্থিতি:

ওয়্যারলেস মাউসের বৈদ্যুতিক পরামিতি:

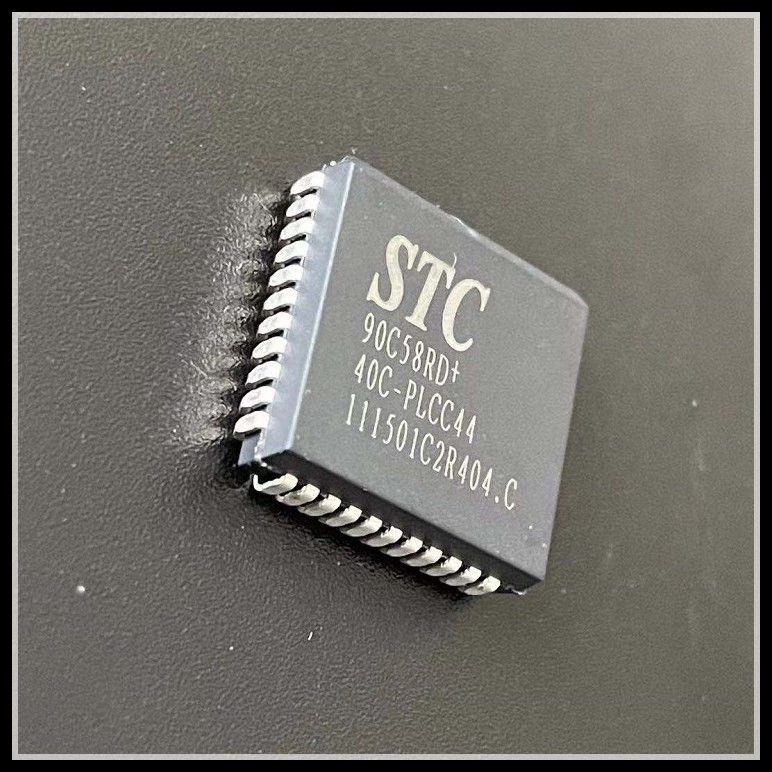

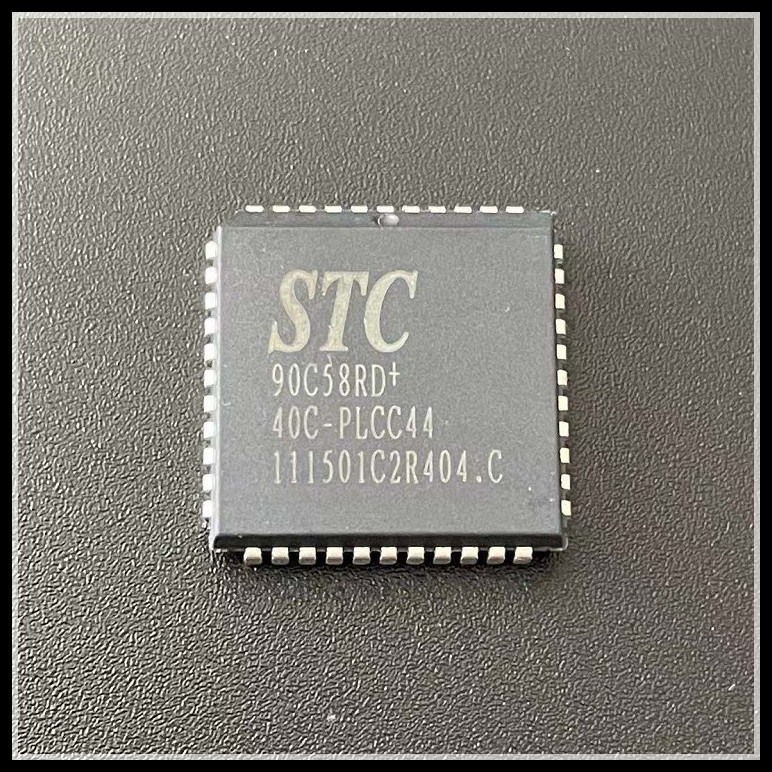

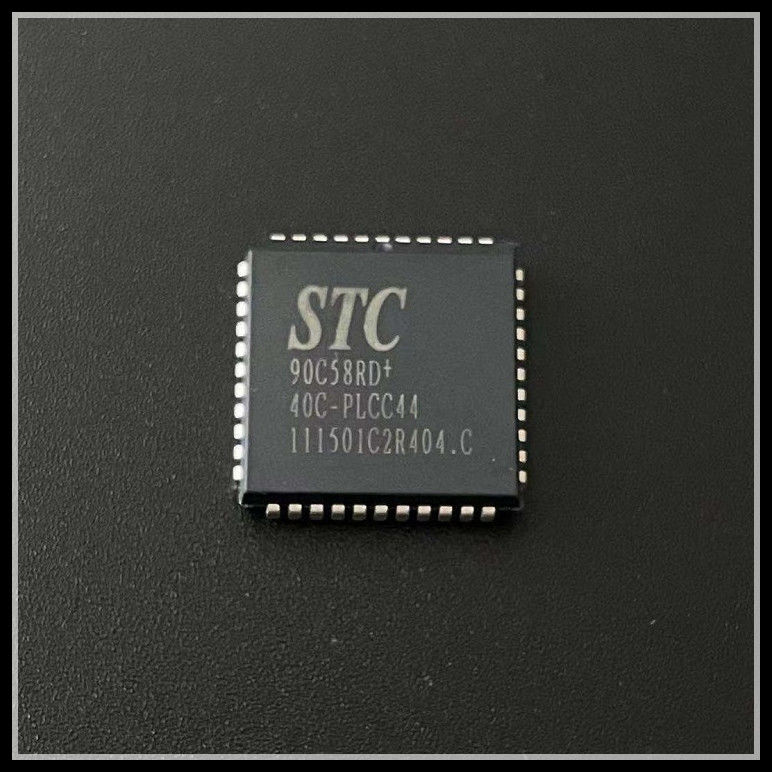

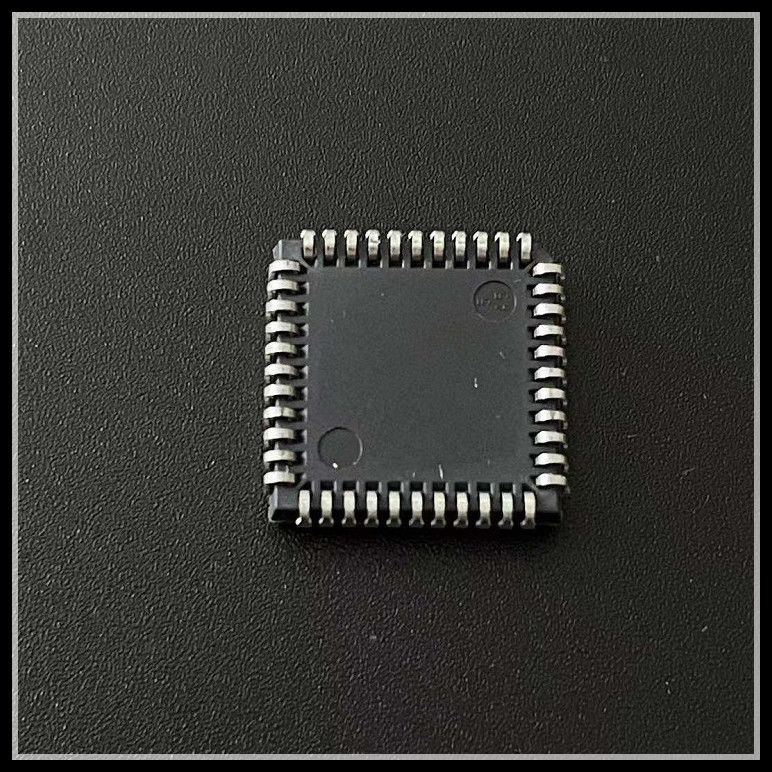

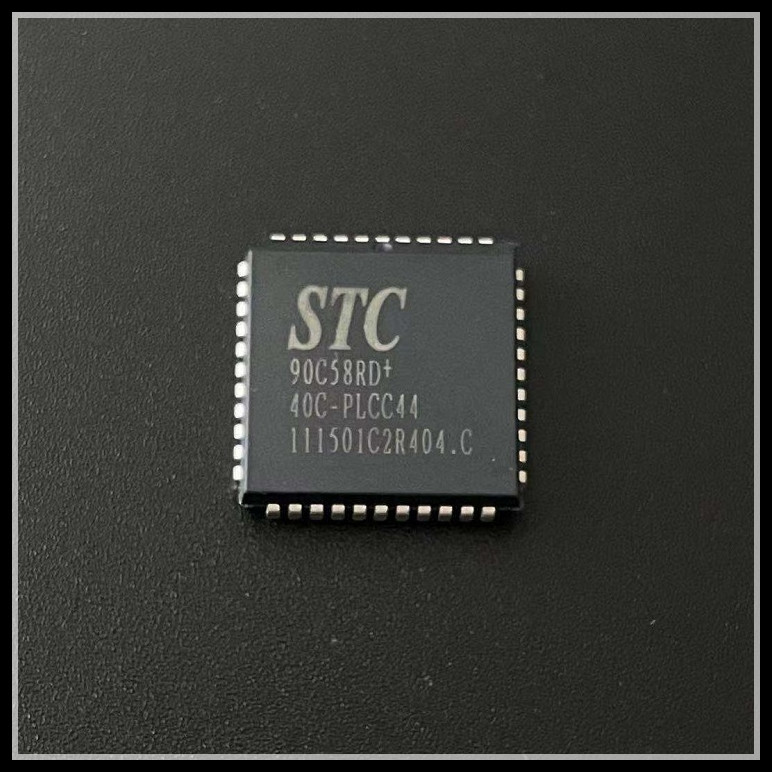

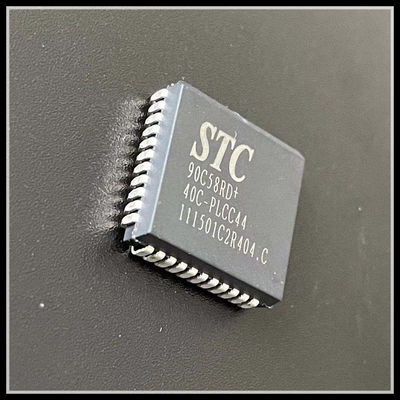

পণ্য চিত্র উপস্থাপনা:
