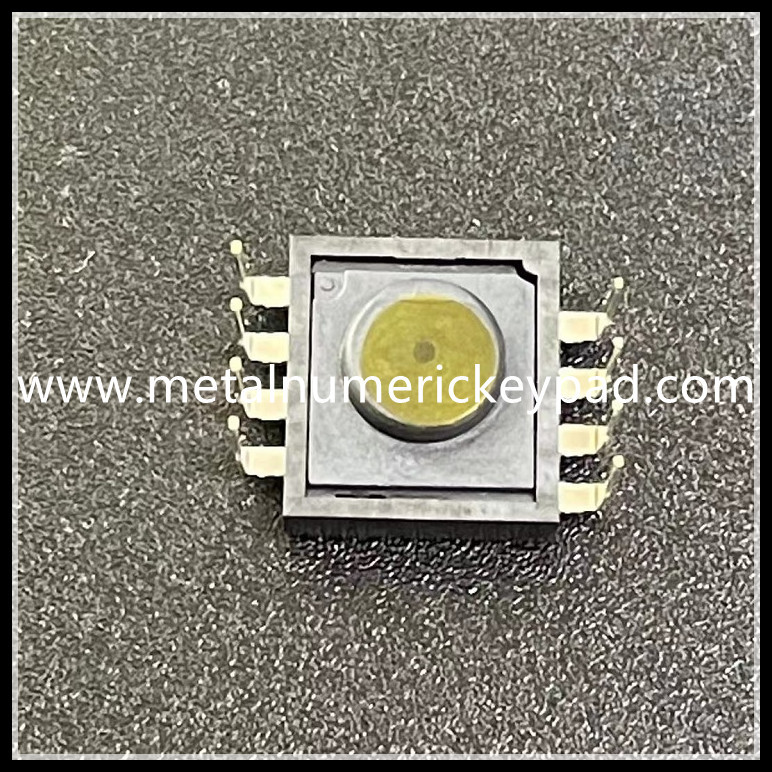

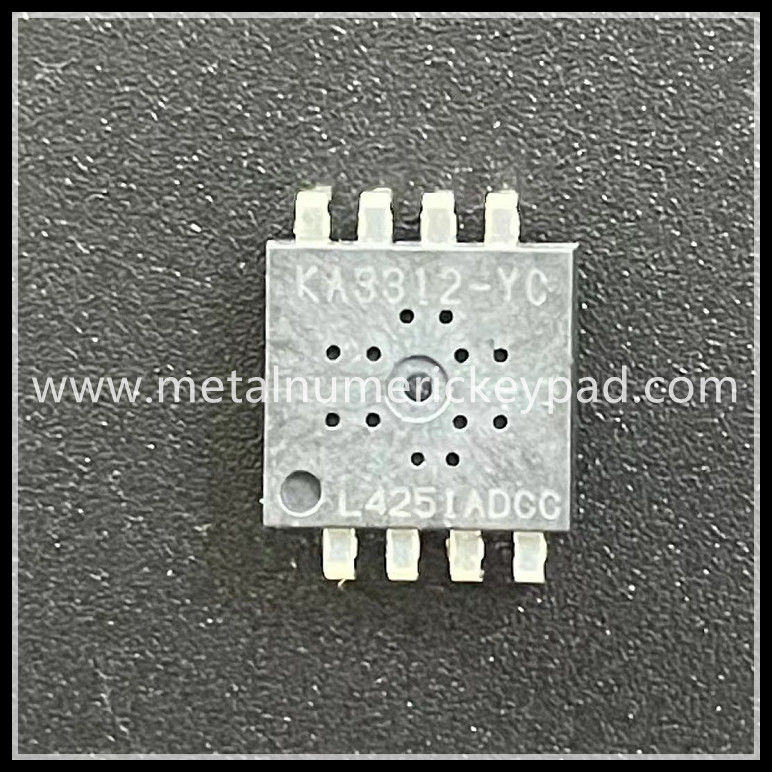

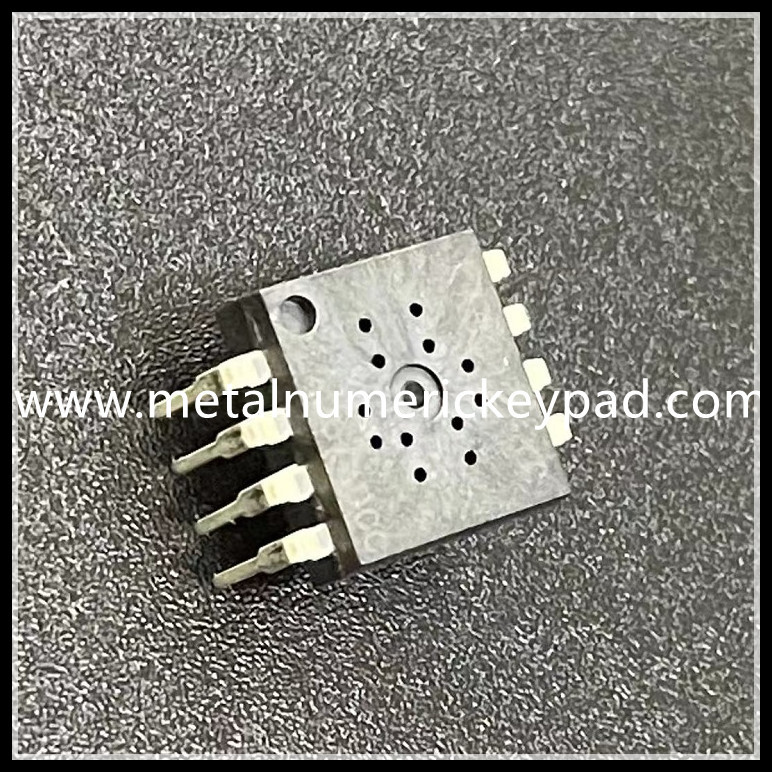

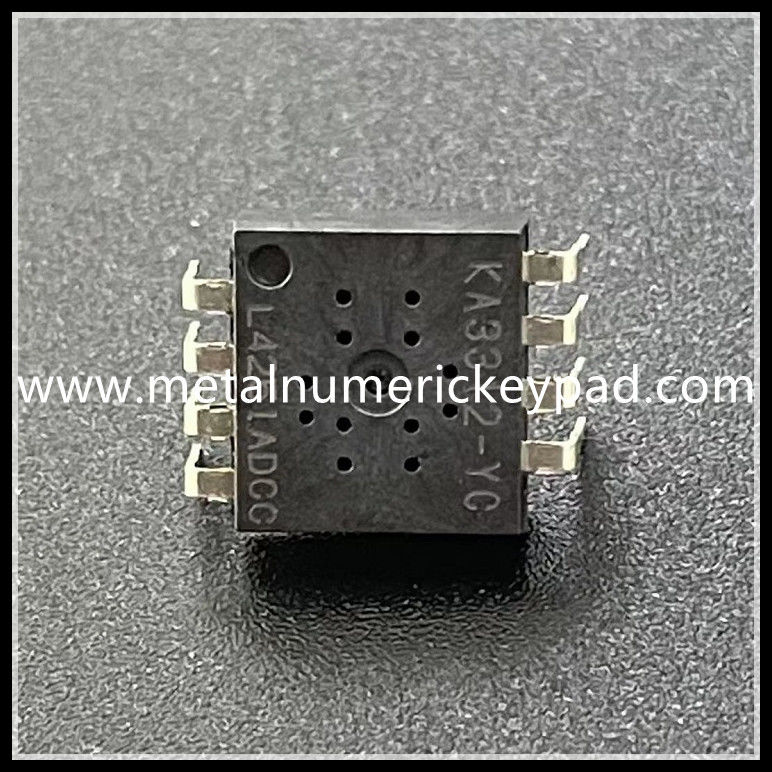

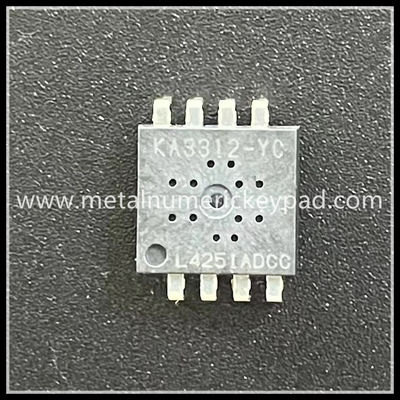

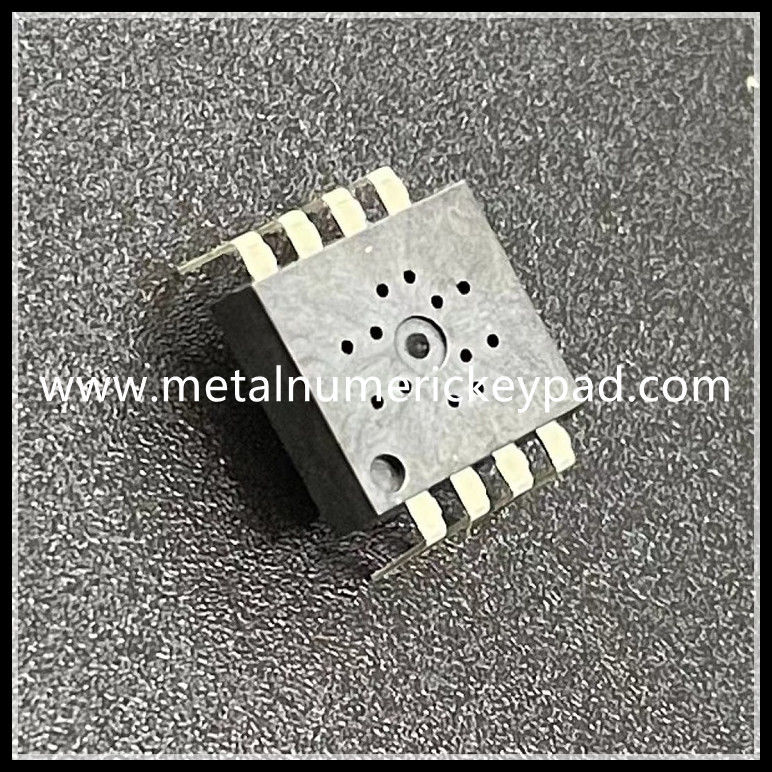

2.7V আইসি ইন্টিগ্রেটেড সার্কিট ওয়্যারলেস মাউস চিপ 3204 3205 মডেল

পণ্যের নাম: ওয়্যারলেস মাউস চিপ
পণ্যের মডেল: GZ-P001-KA3312

বৈশিষ্ট্য

● সিগন্যাল বিদ্যুৎ সরবরাহ
● পাওয়ার পরিসীমা 2.1V -3.3V
● যথার্থ অপটিকাল স্থানচ্যুতি পূর্বাভাস প্রযুক্তি
● 3-তারযুক্ত (ডিফল্ট) বা 2-তারযুক্ত এসপিআই সিরিয়াল ইন্টারফেস নির্বাচনযোগ্য
● ডেল্টা_এক্স এবং ডেল্টা_ওয়াইয়ের জন্য বাছাইযোগ্য 8-বিট (ডিফল্ট) বা 12-বিট মোশন ডেটার দৈর্ঘ্য
47 47 সিপিআই / ধাপের সাথে 4000cpi অবধি বাছাইযোগ্য রেজোলিউশন (এক্স 1 লেন্সের আকারের উপর ভিত্তি করে)
30 ট্র্যাকিং গতি 30ips (ইঞ্চি / সেকেন্ড) এবং 10 জি ত্বরণ পর্যন্ত গতিবেগ
Low বিল্ট-ইন লো পাওয়ার টাইমার (এলপিটি), স্লিপ 1 / স্লিপ 2 / স্লিপ 3 মডেল
Different অতিরিক্ত গতিতে চলার সময় অতিরিক্ত শক্তি সাশ্রয়ের জন্য অভিযোজিত ফ্রেম রেট নিয়ন্ত্রণ
● নেতৃত্বাধীন বর্তমান-সীমাবদ্ধ প্রতিরোধের 0-68 Ω (প্রকৃত বিমান দ্বারা নির্ধারণ করুন), 33 ওহমের পরামর্শ দিন।
● ডিআইপি 8 প্যাকেজ

বর্ণনা
কেএ 3312 একটি উচ্চ কার্যকারিতা এবং আল্ট্রা লো পাওয়ার সিএমওএস-প্রসেসড অপটিকাল ইমেজ সেন্সর সমন্বিত ডিজিটাল ইমেজ প্রক্রিয়া সার্কিট সহ।এটি একটি অপটিকাল ন্যাভিগেশন প্রযুক্তির উপর ভিত্তি করে যা ক্রম, গতি এবং দিকের গতিবেগ নির্ধারণ করে এবং গাণিতিকভাবে গতিবেগের গতিবেগ নির্ধারণ করে ক্রমবর্ধমান পৃষ্ঠের চিত্রগুলি (ফ্রেম) অর্জন করে এবং অবস্থানগত পরিবর্তনগুলি পরিমাপ করে positionস্থানচ্যুতি ডেল্টা_ এক্স এবং ডেল্টা_ওয়াই তথ্য এসপিআই সিরিয়াল ইন্টারফেসের মাধ্যমে অ্যাক্সেসযোগ্য নিবন্ধগুলিতে পাওয়া যায়।হোস্ট পিসিতে প্রেরণের আগে একটি হোস্ট কন্ট্রোলার এসপিআই সিরিয়াল ইন্টারফেস থেকে ডেটা আরএফ সংকেতগুলিতে পড়ে এবং অনুবাদ করে।"সেন্সর" শব্দটি, কেএ 8 জি 2 এর পরিবর্তে নথিতে ব্যবহৃত হয়েছে।

নির্দিষ্টকরণ:

সিরিয়াল ইন্টারফেস
3 তারযুক্ত এসপিআই সিরিয়াল ইন্টারফেস
সেন্সর 3-তারযুক্ত সিরিয়াল পেরিফেরাল ইন্টারফেস (এসপিআই) সমর্থন করে।হোস্ট কন্ট্রোলার সেন্সরে নিবন্ধগুলি লিখতে এবং পড়তে এবং গতি সম্পর্কিত তথ্য পড়তে এসপিআই ব্যবহার করতে পারে।হোস্ট কন্ট্রোলার সর্বদা যোগাযোগের সূচনা করে;সেন্সর কখনই ডেটা স্থানান্তর শুরু করে না।এনসিএস, এসসিএলকে এবং এসডিআইও সরাসরি হোস্ট নিয়ামক দ্বারা চালিত হতে পারে।সেন্সর রেজিস্টার থেকে ডেটা পড়ার সময় এসডিআইও সেন্সর দ্বারা চালিত হতে পারে।
CS এনসিএস: চিপ নির্বাচন ইনপুট (সক্রিয় নিম্ন)।এসপিআই সক্রিয় করতে এনসিএসের কম হওয়া প্রয়োজন;অন্যথায়, এসডিআইও উচ্চ-জেড অবস্থায় থাকবে এবং এসসিএলকে উপেক্ষা করা হবে।কোনও যোগাযোগের ত্রুটি ঘটলে এসপিআই পুনরায় সেট করতে এনসিএসও ব্যবহার করা যেতে পারে।
CL এসসিএলকে: ক্লক ইনপুট।এটি সর্বদা হোস্ট নিয়ামক দ্বারা উত্পাদিত হয়।
DI এসডিআইও: দ্বি-দিকনির্দেশক ইনপুট / আউটপুট ডেটা
ট্রান্সমিশন প্রোটোকল
সংক্রমণ প্রোটোকলটি একটি 3-তারযুক্ত লিঙ্ক, হোস্ট কন্ট্রোলার এবং সেন্সরের মধ্যে অর্ধ ডুপ্লেক্স প্রোটোকল।এসডিআইও-তে সমস্ত ডেটা পরিবর্তনগুলি এসসিএলকে নেমে আসা প্রান্ত দিয়ে শুরু করা হয়েছিল।হোস্ট কন্ট্রোলার সর্বদা যোগাযোগের সূচনা করে;সেন্সর কখনই ডেটা স্থানান্তর শুরু করে না।সংক্রমণ প্রোটোকলটি নিম্নলিখিত দুটি অপারেশন মোড নিয়ে গঠিত consists
