ওয়্যারলেস ওয়্যারলেস মাউস চিপ ইউএসবি ইন্টারফেস ইন্টিগ্রেটেড আইসি অপটিকাল মাউস চিপ

চিপের নাম: অপটিকাল মাউস চিপ
মাউস চিপ মডেল: GZ-P001-1622

পিন ফাংশন:
চিপের পিনআউট ফাংশনগুলি নিম্নরূপ:
ডি +, ডি-: ইউএসবি ইন্টারফেসের ডিফারেনশিয়াল ডেটা লাইন।যখন ইউএসবি ইন্টারফেস ব্যবহার করা হয় না, তখন ডি + আরও টানা হয় এবং ডি- কম সংযুক্ত থাকে।
পিএস 2 সিএলকে / সার্, পিএস 2 ডেটা (মিউজ ওয়ারিয়র 20 ও, মাউস ওয়ারিয়র 20 ভি, মাউস ওয়ারিয়র 24 চাকা): পিএস / 2 মাউস ইন্টারফেস লাইন, হোস্ট ইন্টারফেসের সাথে সংযুক্ত।পিএস 2 সিএলকে সিরিয়াল পোর্টের আউটপুট হিসাবে ব্যবহার করা যেতে পারে, সিরিয়াল মাউস টিএক্সডি লাইনটি চালনার জন্য আরএস 232 ড্রাইভার চিপের সাথে সংযুক্ত।যখন ব্যবহার না করা হবে তখন এটি স্থগিত করা উচিত (অভ্যন্তরীণভাবে টানা)।
PS2CLK, PS2Data (মাউস ওয়ারিওর 24 আইআইআই): পিএস / 2 মাউস ইন্টারফেস লাইন, হোস্ট ইন্টারফেসের সাথে সংযুক্ত।যখন ব্যবহার না করা হবে তখন অবশ্যই এটি স্থগিত করা উচিত (অভ্যন্তরীণভাবে টানা)।
আরটিএস (মিউজওয়্যাররিওর20 ও, মাউস ওয়ারিয়োর ২০ ভি, মাউস ওয়ারিয়র ২৪ হুইল): সিরিয়াল আরটিএস সিগন্যাল ইনপুটটির জন্য বাহ্যিক সহায়ক সার্কিটের প্রয়োজন।যখন পিনটি কম টানা হয় তখন সিরিয়াল পোর্ট ডেটা ট্রান্সমিশন বন্ধ হয়ে যায় এবং চিপটি যখন এটি নিম্ন থেকে উচ্চে পরিবর্তিত হয় তখন পুনরায় সেট করা হয়।সিরিয়াল পোর্টটি ব্যবহার না করা অবস্থায় এই পিনটি কম টানতে হবে।
এডিবি: এডিবি ইন্টারফেসের ডেটা লাইনটি অবশ্যই ব্যবহারের সময় (অভ্যন্তরীণ পুল-আপ) ভাসমান বামে থাকতে হবে।
উত্তর, সোথ, পূর্ব, পশ্চিম (মাউস ওয়ারিয়র 20 ভি): ইনটেলিংক ইলেকট্রনিক্স ভার্সাপয়েন্ট টিএম সেন্সরের সাথে সংযুক্ত করুন।যখন সর্বাধিক বাহ্যিক শক্তি সেন্সরে কাজ করে তখন ক্যাপাসিটরকে স্রাব করতে ডুয়াল ইন্টিগ্রেশন সার্কিটে ব্যবহারের জন্য একটি পিসিটির সাথে এই প্রতিরোধকের সংযুক্ত করা উচিত (বিশদর জন্য উদাহরণ পরিচয় দেখুন)।
এক্স 1, এক্স 2, ওয়াই 1, ওয়াই 2 (মাউস ওয়াররিওর20 ও, মাউস ওয়ারিয়র 24 হুইল): অপটিকাল ইন্টিগ্রাল কোডিং বা মাউস যান্ত্রিক অংশের সিগন্যাল ইনপুট, এক্স 2 পতনের প্রান্তের আগে এক্স 1 পতনের অর্থ ডান শিফট, ওয়াই 2 পতনের প্রান্তের আগে Y1 পতন প্রান্ত।ফোটো ইলেক্ট্রিক রূপান্তরকারীটির অবশ্যই একটি পুল-ডাউন প্রতিরোধক থাকতে হবে বা একটি স্মিট ট্রিগার ফটোডেক্টর ব্যবহার করতে হবে।
পিডি, এসডিআইও, এসসিএলকে (মাউস ওয়ারিয়োর ২৪ আই)
জেড 1 / ডাউন, জেড 2 / আপ (মিউজওয়্যাররিওর 24 হুইল, মাউস ওয়ারিওর 24 আইআইআই): স্ক্রোল হুইল বা বোতামগুলি স্লাইড করে অপটিক্যাল ইন্টিগ্রাল কোড ইনপুট।এই ফাংশনটি বোতামগুলির পিনের মাধ্যমে সক্রিয় করা যেতে পারে।জেড 1 এর পতনশীল প্রান্তটি Z2 এর পতন প্রান্তের আগে, যার অর্থ উপরের দিকে স্লাইডিং।এটি একটি প্রতিরোধকের দ্বারা অভ্যন্তরীণভাবে টানানো হয়, এবং ফোটো ইলেক্ট্রিক রূপান্তরকারী বা বোতামটি মাটিতে নামাতে হবে।
বোতামগুলি (মিউজিক ওয়ারিয়র 24 হুইল, মাউস ওয়ারিয়র 24 আই II): স্ক্রোল হুইল ফাংশনটি ব্যবহার করার সময়, এই পিনটি ভাসমান।স্লাইডিং ফাংশনটি তৈরি করতে বোতামটি ব্যবহার করার সময়, এই পিনটি গ্রাউন্ড করা হয়েছে এবং স্লাইডিং বোতামটি জেড 1 / ডাউন, জেড 2 / আপ পিন (অভ্যন্তরীণ পুল-আপ) এর সাথে সংযুক্ত রয়েছে।
এন (মিউজওয়্যাররিওর20 ও, মাউস ওয়ারিয়র 24 হুইল): এলইডি অপটিক্যাল ইন্টিগ্রাল এনকোডারটির সিগন্যাল সক্ষম করে।ওপেন-ড্রেন আউটপুট, যা 24 এমএ কারেন্ট শোষণ করতে পারে, তার জন্য একটি বাহ্যিক প্রতিরোধকের প্রয়োজন।
এন (মাউসওয়ারিয়ার 24 আইআইআই): এইচডিএনএস 2000 (অপটিক্যাল সেন্সর চিপ) এর পাওয়ার সক্ষম সিগন্যাল।ওপেন-ড্রেন আউটপুট, অভ্যন্তরীণভাবে একটি রেজিস্টার দ্বারা টানা, একটি বাহ্যিক সহায়ক সার্কিট প্রয়োজন।
বাম, ডান, কেন্দ্র: বাম, ডান এবং মাঝারি মাউস বোতাম ইনপুট।অভ্যন্তরীণ টান আপের জন্য, ইনপুট সিগন্যালটি অবশ্যই মাটির কাছাকাছি থাকতে হবে।
৪ র্থ (মিউজওওয়ারিওর ২০ ভি, মাউস ওয়ারিয়োর ২৪ হুইল, মাউস ওয়ারিয়োর ২৪ আই): ম মাউস বোতামটি ইনপুট করুন।অভ্যন্তরীণ টান আপের জন্য, ইনপুট সিগন্যালটি অবশ্যই মাটির কাছাকাছি থাকতে হবে।
5 ম (মাউসওয়ারিওর 24 আইআইআই): 5 তম মাউস বোতামটি ইনপুট করুন।অভ্যন্তরীণ টান আপের জন্য, ইনপুট সিগন্যালটি অবশ্যই মাটির কাছাকাছি থাকতে হবে।
সিইেক্সট: যখন জাগ্রত শর্তটি পরীক্ষা করতে ইউএসবি স্থগিত করা হয়, সময় সময় এই পিনটি প্রসেসরটি জাগাতে ব্যবহৃত হয়।একটি বাহ্যিক আরসি সার্কিট প্রয়োজন।
জিএনডিতে টানুন: এই পিনটি মাউস ওয়ারিয়র চূড়ান্ত পণ্য স্থল করতে ব্যবহৃত হয়।
এক্সআউট, এক্সআইএন: বহিরাগত 6 মেগাহার্টজ সিরামিক অসিলেটর (কোয়ার্টজ অসিলেটর অস্থিরতার কারণ হতে পারে), অন্য কোনও সহায়ক ডিভাইসগুলির প্রয়োজন নেই।এক্সটার্নাল 6 মেগাহার্টজ ক্লক সিগন্যালটি এক্সআইএন পিনে ইনপুটও হতে পারে এবং এক্সআউট পিনটি ভাসমান বামে রেখে দেওয়া উচিত।
জিডি: পাওয়ার গ্রাউন্ড।
ভিসি: বিদ্যুৎ সরবরাহের ইতিবাচক মেরু।
চিত্র ২
কাজের বৈশিষ্ট্য এবং ইন্টারফেসের বর্ণনা:
মাউসওয়ারিওর চিপটি চালিত হলে রিসেট অপারেশনগুলির একটি সিরিজ সম্পাদন করে।যখন পাওয়ারটি কেবলমাত্র চালু থাকে, সমস্ত অভ্যন্তরীণ পুল-আপগুলি অক্ষম করা হয় এবং সেগুলি পুনরায় সেট করার সময় সক্রিয় করা হয়।সূচনা সম্পন্ন হওয়ার পরে, মাউস ওয়ারিয়র কোন মাউস ইন্টারফেস সক্রিয় তা সনাক্ত করে।যদি 5 স এর মধ্যে কোনও সক্রিয় ইন্টারফেস সনাক্ত না করা হয়, তবে মউস ওয়ারিয়র পিএস / 2 ইন্টারফেস মোড ডিফল্টরূপে ব্যবহার করে।
ইউএসবি সর্বজনীন সিরিয়াল ইন্টারফেস মোড ব্যবহার করার সময়, মাউস ওয়ারিয়র একটি স্ট্যান্ডার্ড হিউম্যান-মেশিন ইন্টারফেস ডিভাইস (এইচআইডি) হিসাবে ব্যবহৃত হয়, স্ট্যান্ডার্ড ড্রাইভারগুলির সাথে সামঞ্জস্যপূর্ণ এবং দেশের কোড 0 হয় M , মাউস ওয়ারিয়র 24 হুইল এবং মাউস ওয়ারিয়র 24 আই II 4 টি মাউস কী এবং স্ক্রোল হুইল সংজ্ঞায়িত করেছে।
PS / 2 ইন্টারফেস মোড ব্যবহার করার সময়, মাউসওয়ারিয়ার ডিভাইসটি 0 হিসাবে চিহ্নিত করা হয় যা সিস্টেমের স্ট্যান্ডার্ড ড্রাইভের সাথে সামঞ্জস্যপূর্ণ হতে বাম, কেন্দ্র এবং ডান কীগুলি সংজ্ঞায়িত করে।মাউস ওয়ারিয়র 24 হুইল এবং মাউস ওয়ারিয়র 24 আইআইআই মাইক্রোসফ্ট ইন্টারনেট এক্সপ্লোরার টিএম প্রোটোকলের PS / 2 ইন্টারফেস সরঞ্জামগুলির সাথে সামঞ্জস্যপূর্ণ।তাদের ডিভাইস নম্বরটি 3-সংযুক্ত স্ক্রোল হুইল ডিভাইস হিসাবে বা 4-সংযুক্ত একটি চতুর্থ বোতাম যুক্ত হিসাবে সংজ্ঞায়িত করা যেতে পারে।
যেহেতু এডিসি (অ্যাপল কম্পিউটার ডেস্কটপ বাস অ্যাপল ডেস্কটপ বাস) এবং সিরিয়াল মাউস বর্তমানে চীনে কম ব্যবহৃত হচ্ছে, সেগুলি এখানে পুনরাবৃত্তি হবে না।যারা আগ্রহী তারা প্রাসঙ্গিক সাহিত্যের উল্লেখ করতে পারেন।
প্রয়োগ সার্কিট:
চিত্র 2 মাউস ওয়ারিয়র 20 ভি এর সাথে নকশিত মাউস সার্কিট দেখায় এবং সেন্সর ইন্টারফেস সার্কিটটি চিত্রটিতে চিহ্নিত করা হয়েছে।সার্কিটটি ইউএসবি, এডিসি, পিএস / 2 এবং সিরিয়াল ইন্টারফেস সমর্থন করে।পাঠকরা তাদের প্রয়োজন অনুযায়ী চয়ন করতে পারেন এবং শেষ ব্যবহারকারীরা উপযুক্ত ইন্টারফেসও চয়ন করতে পারেন।

ওয়্যারলেস মাউসের বৈদ্যুতিক পরামিতি:

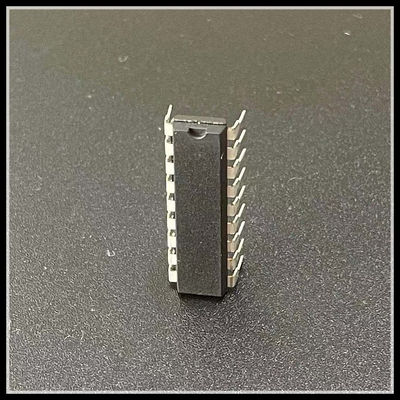

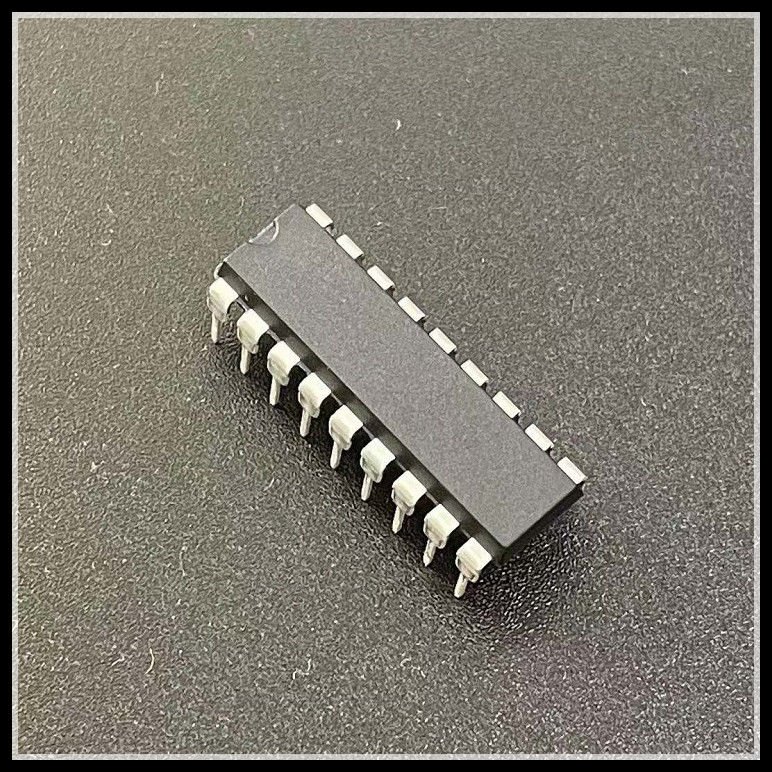

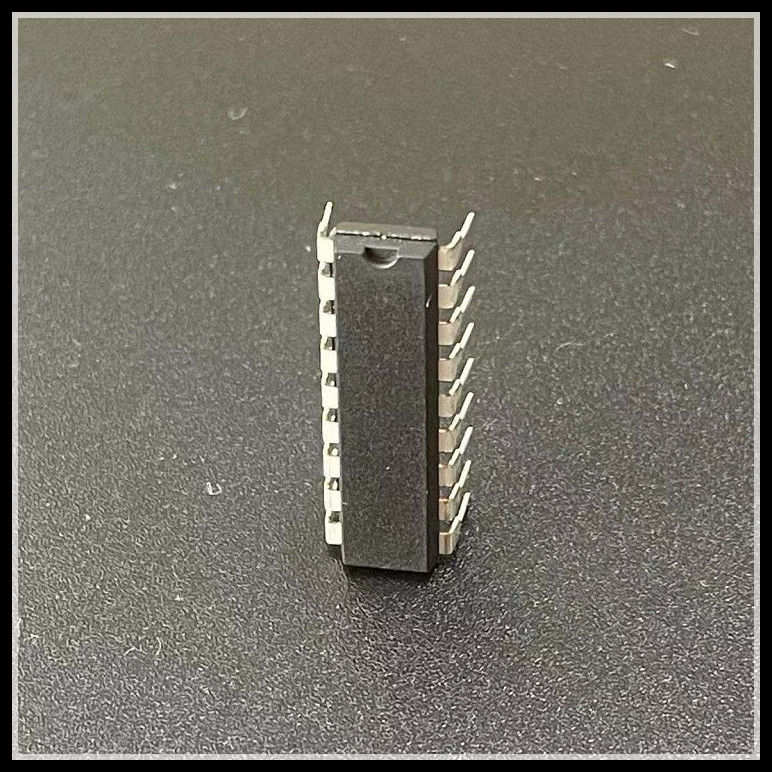

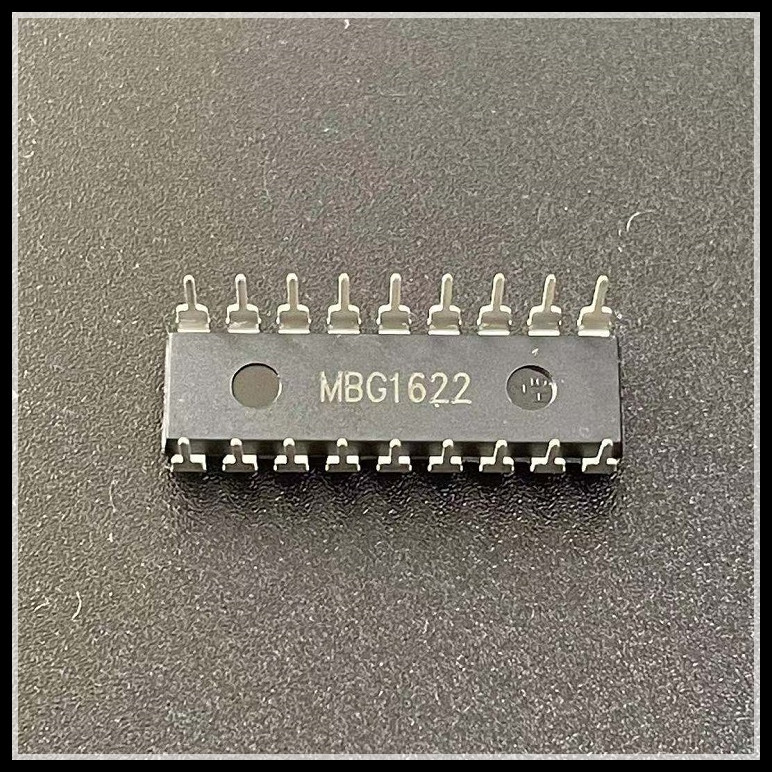

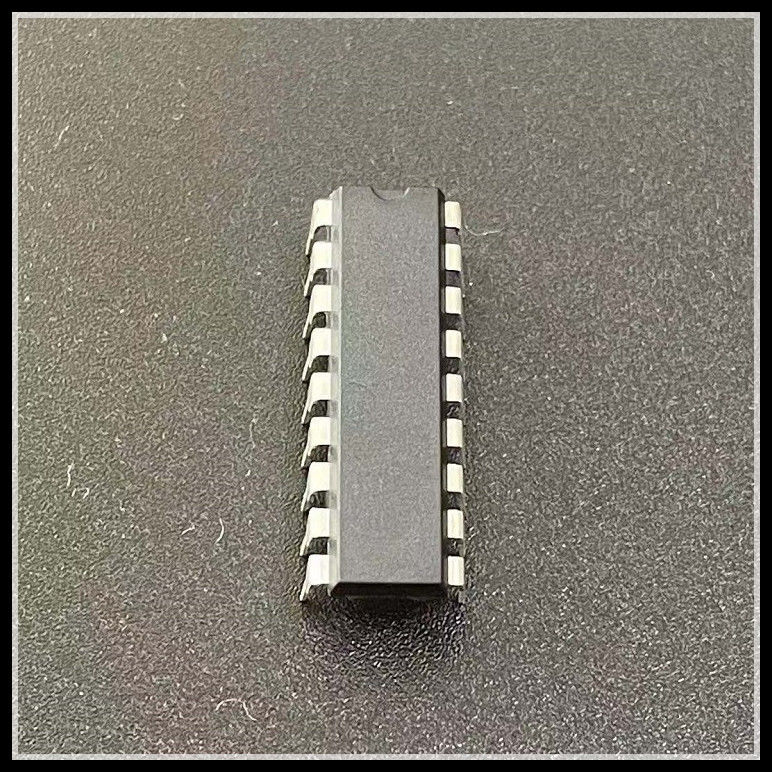

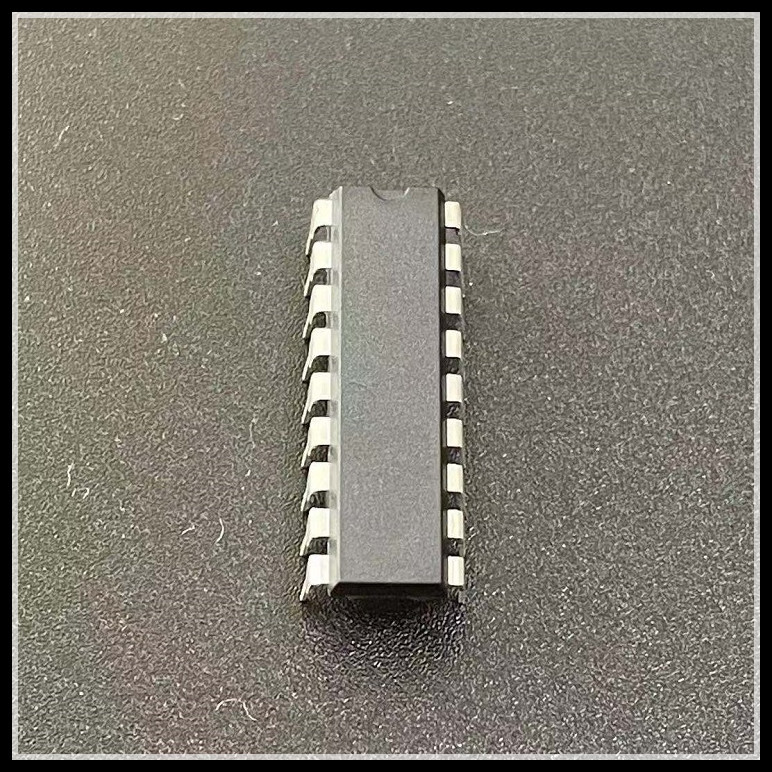

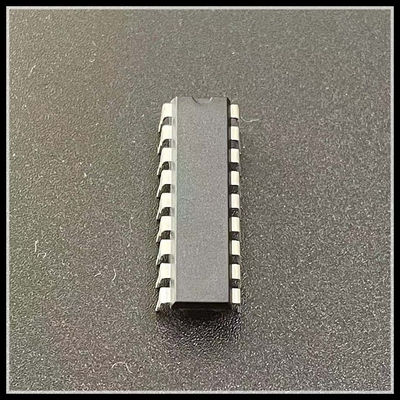

পণ্য চিত্র উপস্থাপনা:
