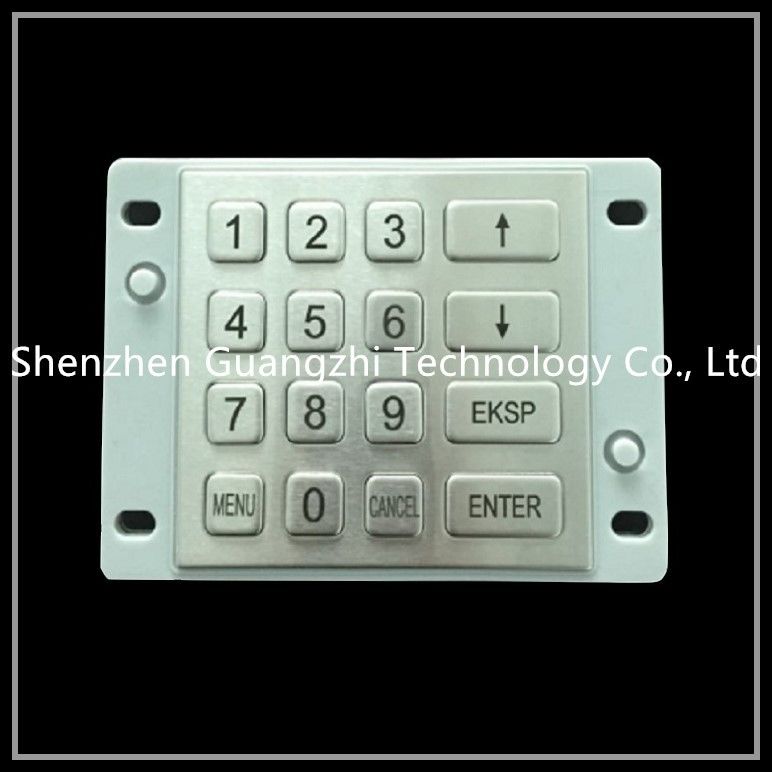

EPP তারের অঙ্কন এটিএম এবং কিওস্কের জন্য জলরোধী ধাতু এনক্রিপশন কীবোর্ড

পণ্যের নাম: ধাতব এনক্রিপশন কীবোর্ড

পণ্যের মডেল: GZ-B009026G

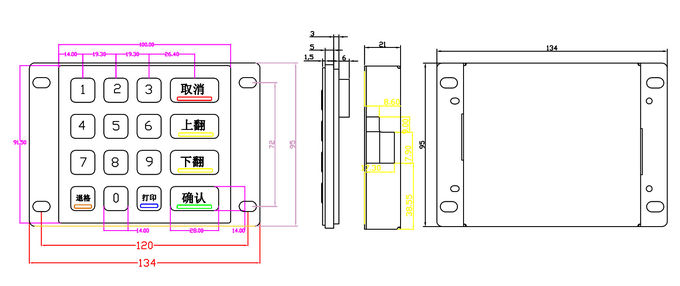

পণ্যের স্পেসিফিকেশন: 100 * 91.5 মিমি

1। সংক্ষিপ্ত বিবরণ

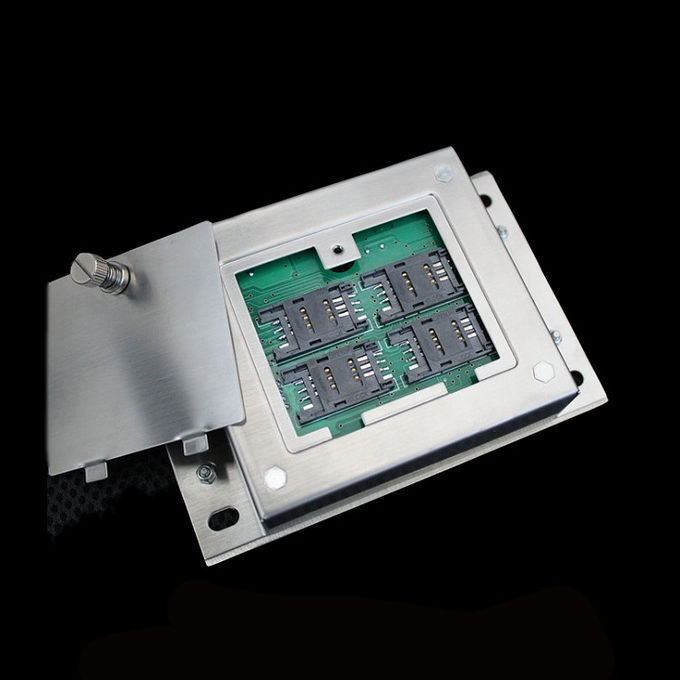

এই পণ্যটি 4 পিএসএএম কার্ড ফাংশন সহ একটি ধাতব পাসওয়ার্ড কীবোর্ড। DES এবং 3DES ফাংশন সহ,

ISO7816, t = 0 এবং T = 1 প্রোটোকলের সাথে সম্মতিযুক্ত PSAM কার্ড সমর্থন করুন

2 পারফরম্যান্স সূচক

২.১ যোগাযোগের পরামিতি

স্ট্যান্ডার্ড আরএস 232 সিরিয়াল যোগাযোগ ইন্টারফেস। 1 স্টার্ট বিট, 1 স্টপ বিট।

Communicationচ্ছিক যোগাযোগের হার: 9600 বিপিএস।

Dataচ্ছিক ডেটা ফর্ম্যাট: এন, 8, ​​1

2.2 স্পেসিফিকেশন এবং অপারেশন গতি

পিপলস ব্যাঙ্ক অফ চীন এর নির্দিষ্টকরণের সাথে সামঞ্জস্য।

এনক্রিপশন এবং ডিক্রিপশন গতি <1 সেকেন্ড।

2.3 বৈদ্যুতিক কর্মক্ষমতা

পাওয়ার সাপ্লাই: ডিসি + 5 ভি ডিসি পাওয়ার সাপ্লাই

বিদ্যুৎ খরচ: কার্যক্ষম অবস্থায় 1W এর নীচে এবং অ কর্মক্ষম অবস্থায় 200MW এর নিচে।

পাওয়ার ব্যর্থতা কী ধরে রাখা: যখন বিদ্যুৎ সরবরাহ তাত্ক্ষণিকভাবে এবং দীর্ঘ সময়ের জন্য বন্ধ হয়ে যায়, তখন মেমরির ডেটা হারাবে না।

2.4 যান্ত্রিক বৈশিষ্ট্য

মূল জীবন: 200000 বারের বেশি।

কী চাপ: 3 এন (এন)।

কী স্ট্রোক: 0.45 মিমি।

মূল উপাদান: স্টেইনলেস স্টিল

প্যানেল উপাদান: স্টেইনলেস স্টিল।

মূল পৃষ্ঠের অক্ষর: লেজার লেটারিং এবং শক্তিশালী পেইন্ট।

2.5 পরিবেশগত অভিযোজন

কাজের তাপমাত্রা: - 10 ℃ ~ + 40 ℃ আপেক্ষিক আর্দ্রতা: 40-90% (সাধারণ পরিস্থিতিতে)।

স্টোরেজ তাপমাত্রা: - 30 ℃ ~ + 55 ℃ আপেক্ষিক আর্দ্রতা: 20-95% (ঘনীভবন হয় না)।

বায়ুমণ্ডলীয় চাপ: 60-106 কেপিএ।

2.6 নির্ভরযোগ্যতা

এমটিবিএফ> 20000 ঘন্টা, এমটিটিআর <30 মিনিট

3 কীবোর্ড কমান্ড

কমান্ড ফর্ম্যাট: 02 ঘন্টা + <ln> + <সিএমডি> + <ডেটা> + <বিসিসি>

রিটার্ন ফর্ম্যাট: 02 ঘন্টা + <ln> + <st> + <ডেটা> + <বিসিসি>

এলএন - সিএমডি এবং ডেটা বা এসটি এবং ডেটার বাইটের সংখ্যা উপস্থাপন করে।

সিএমডি - কমান্ড কীওয়ার্ড।

ডেটা - ডেটা তথ্য বিনিময়।

বিসিসি - বাইট এক্সক্লুসিভ বা চেকসাম থেকে এলএন থেকে ডেটাতে।

এসটি - নীচে ব্যাখ্যা করুন:

04 এইচ - কমান্ড সফলভাবে কার্যকর করা হয়েছে

15 ঘন্টা - ভুল কমান্ড প্যারামিটার

80 ঘন্টা - সময়সীমা ত্রুটি

এ 4 এইচ - কমান্ডটি সফলভাবে কার্যকর করা যেতে পারে তবে মাস্টার কীটি অবৈধ

বি 5 এইচ - অবৈধ কমান্ড এবং মাস্টার কী

E0h - অবৈধ আদেশ

এফএক্সএইচ - স্বতঃপরীক্ষণে ত্রুটি:

এক্স = 0 সিপিইউ ভুল

এক্স = 1 এসআরএম ভুল

এক্স = 2 কীবোর্ডে শর্ট সার্কিট ত্রুটি রয়েছে

এক্স = 3 সিরিয়াল স্তরের ত্রুটি

এক্স = 4 সিপিইউ কার্ড ত্রুটি

এক্স = 6 মাস্টার কী ব্যর্থতা

এক্স = 7 বিবিধ এরর

৩.১ পণ্য সংস্করণ নম্বর এবং অন্যান্য পরামিতি নেয়।

আদেশ: 02 ঘন্টা + 01 এইচ + 30 ঘন্টা + <বিসিসি>

ফিরুন: 02 ঘন্টা + <ln> + <st> + <ডেটা> + <বিসিসি>। সেন্ট 04H, 15 ঘন্টা, e0h, F0H হতে পারে। F0H নির্দেশ করে যে e2rom চিপ ইনস্টল করা নেই।

বিবরণ: ডেটা = ভার্ + সান + রিচ্যাং, যেখানে ভিইআরটি 16 বাইটের (এএসসিআইআই কোড) সংস্করণ নম্বর, স্নের প্রথম 4 বাইট (বিসিডি) উত্পাদন সিরিয়াল নম্বর, শেষ 4 বাইট সমস্ত "00" (যদি একটি ক্রিপ্টোগ্রাফিক অ্যালগরিদম চিপ রয়েছে, এটি এর নম্বর) এবং রিচাং হ'ল 2 বাইটের চার্জিং সময় (হার্ডওয়্যার সমর্থন প্রয়োজনীয়)।

৩.২ প্রোগ্রাম রিসেট স্ব চেক, কী সাফ করা হয়নি।

কমান্ড: 02 ঘন্টা + 01 এইচ + 31 ঘন্টা + <বিসিসি> (02 ঘন্টা + 02 ঘন্টা + 31 ঘন্টা + 38 ঘন্টা + বিসিসি কীবোর্ডে 8 টি মাস্টার কী পুনরায় আকারে 38h করতে পারে)

বিবরণ: কীবোর্ডের স্বতঃপরীক্ষণের পরে, যদি মাস্টার কীটি বৈধ হয় (16 টি মাস্টার কীগুলি বিসিসি দ্বারা যাচাই করা হয়), বুজারটি একবার বেজে উঠবে, এবং স্বতঃপরীক্ষার স্থিতি সেন্টে থাকবে is

ফিরুন: 02 ঘন্টা + 01 ঘন্টা + <st> + <বিসিসি>। সেন্ট 04H, 15 ঘন্টা, e0h, এফএক্সএইচ হতে পারে।

3.3 মাস্টার কী ইনস্টল করুন (স্যাম কার্ড মোড ব্যতীত)।

আদেশ: 02 ঘন্টা +0ah + 32H + <এম> + <টিএমকে> + <বিসিসি>

বিবরণ: মাস্টার কী সংখ্যা এম 1 বাইট (00-0fh), এবং 16 টি মাস্টার কী টিএমকে 8/16/16 বাইট (যথাক্রমে ডিইএস, 3 ডি ই এস এবং চিপ মোডের সাথে সম্পর্কিত)। যদি মাস্টার কী নম্বর মিটি 1 বাইট (41-4fh) হয় তবে এটি ডিক্রিপ্ট করে একই সংখ্যার মূল মাস্টার কী দিয়ে সংরক্ষণ করতে হবে।

ফিরুন: 02 ঘন্টা + 01 ঘন্টা + <st> + <বিসিসি>। সেন্ট 04H, 15h, A4H, b5h, C4H, d5h, E0 হতে পারে। 04 এইচ নির্দেশ করে যে মাস্টার কী লোড হয়েছে।

৩.৪ ওয়ার্ক কীটি ইনস্টল করুন (স্যাম কার্ড মোড ব্যতীত)।

কমান্ড: 02 ঘন্টা + 0 বিএইচ + 33 এইচ + <এম> + <এন> + <ডব্লিউপি> + <বিসিসি> সাইফারেক্সট ডব্লুপি 8 বাইট

বিবরণ: ওয়ার্কিং কী সিফারেক্সট ডাব্লুপি 8/16/24 বাইট (যথাক্রমে ডিইএস, 3 ডি ই এস এবং চিপ মোডের সাথে সম্পর্কিত)।

ফিরুন: 02 ঘন্টা + 01 ঘন্টা + <st> + <বিসিসি>। সেন্ট 04H, 15h, A4H, b5h, C4H, d5h, e0h হতে পারে।

দ্রষ্টব্য: ওয়ার্কিং কী নং এন (00-03h) মাস্টার কী নং এম (ডিইএস / 3 ডিইএস) এর সাথে ওয়ার্কিং কী ডাব্লুপি কে এনক্রিপ্ট করতে ব্যবহৃত হয়। পাসওয়ার্ড কীবোর্ড ডিক্রিপ্ট করার পরে, ডাব্লুপি ওয়ার্কিং কী অঞ্চলটি নীচের কীবোর্ড ডেটার এনক্রিপশন এবং ডিক্রিপশন কমান্ডের জন্য সংরক্ষণ করা হবে।

3.5 কার্ড নম্বর বা অ্যাকাউন্ট নম্বর ইনস্টল করা (এনিক্সেক্স 9.8 এনক্রিপশনের জন্য)

কমান্ড: 02 ঘন্টা +0 ডিএইচ + 34 ঘন্টা + <কার্ড-নং> + <বিসিসি>

বিবরণ: কার্ড নম্বর বা অ্যাকাউন্ট কার্ড নং একটি 12 বাইট ASCII সংখ্যা কোড।

ফিরুন: 02 ঘন্টা + 01 ঘন্টা + <st> + <বিসিসি>। সেন্ট 04H, 15 ঘন্টা, সি 4 এইচ, ডি 5 এইচ, ই0 এইচ হতে পারে।

3.6 পাসওয়ার্ড কীবোর্ড এনক্রিপশন শুরু করুন

কমান্ড: 02 ঘন্টা + 06 ঘন্টা + 35 ঘন্টা + <পিন-এল + <ডিসপ্লে-এমডি> + <জেএম-এমডি> + <টিএস-এমডি> + <টাইমআউট> + <বিসিসি>

বর্ণনা: নিম্নলিখিত টেবিল

ফাংশন: কীবোর্ডটি স্বয়ংক্রিয়ভাবে চালু করুন এবং প্রম্পটের পরে কী ইনপুটটিকে অনুমতি দিন। ইনপুট করার সময়, পিন-এল এর সাথে তুলনা করে ইনপুট পাসওয়ার্ডের দৈর্ঘ্য বিচার করা প্রয়োজন, যদি এটি পিন-এল এর চেয়ে কম হয়

তবে যদি একটি নিশ্চিতকরণ কী থাকে বা পিন-এল এর একটি নিশ্চিতকরণ কী প্রয়োজন না হয় তবে এটির জন্য 00 / এফএফএইচ দিয়ে দৈর্ঘ্যে 8 বাইটের পূর্ণসংখ্য একাধিকের সাথে পরিপূরক করা প্রয়োজন। এনক্রিপশন মোড অনুসারে, কার্ড নং এবং পিনের সনাক্তকরণ তথ্যের অপারেশন প্রয়োজন কিনা (পিক ব্লক ক্রিয়াকলাপের সময় Ansix9.8 বা আইএসও 9564 বা আইবিএম 3624), তারপরে পাসওয়ার্ড এনক্রিপশন অপারেশন করা হয়, এবং শেষ পর্যন্ত ফিরে আসা ডেটা পাসওয়ার্ড কমান্ড না পাওয়া পর্যন্ত বাফারে সংরক্ষণ করা হয়। সময়সীমা শেষ করে যদি আপনি প্রস্থান করেন তবে কেবল ফেরত অবস্থায় কোনও সিফারেক্সট থাকবে না।

ফিরুন: 02 ঘন্টা + 01 ঘন্টা + <st> + <বিসিসি>। সেন্ট 04H, 15h, A4H, b5h, C4H, d5h, e0h হতে পারে।

3.7 ডেটা এনক্রিপশন (স্যাম কার্ড মোড ব্যতীত)।

আদেশ: 02 ঘন্টা + 09 + 36 ঘন্টা + <স্ট্রিং> + <বিসিসি>

বর্ণনা: বর্তমান কার্যকারী কী (DES / 3DES) দিয়ে 8-বাইট প্লেইনেক্সট স্ট্রিংটি এনক্রিপ্ট করে। পাসওয়ার্ড এনক্রিপশন সম্পাদন করুন এবং সিফেরেক্সট ডেটা রিটার্ন করুন।

ফিরে যান: 02 এইচ + 09 এইচ + <স্টেন + + <সিফেরেক্সট স্ট্রিং> + <বিসিসি> সেন্ট 04 এইচ, 15 এইচ, এ 4 এইচ, বি 5 এইচ, সি 4 এইচ, ডি 5 এইচ, e0h হতে পারে।

3.8 ডেটা ডিক্রিপশন (স্যাম কার্ড মোড ব্যতীত)।

কমান্ড: 02h + 9 + 37h + <সিফেরেক্সট স্ট্রিং> + <বিসিসি>

বিবরণ: বর্তমান কার্যকারী কী (DES / 3DES) দিয়ে 8-বাইট সিফারেক্সট স্ট্রিংটি ডিক্রিপ্ট করে। পাসওয়ার্ড ডিক্রিপশন অপারেশন সম্পাদন করুন এবং স্পষ্ট পাঠ্য ডেটা প্রত্যাবর্তন করুন।

ফিরুন: 02 ঘন্টা + 09 ঘন্টা + <st> + <সরল পাঠ্য স্ট্রিং> + <বিসিসি>। সেন্ট 04H, 15h, A4H, b5h, C4H, d5h, e0h হতে পারে।

3.9 পণ্য ক্রমিক নম্বর স্ট্রিং নিতে

আদেশ: 02 ঘন্টা + 01 এইচ + 38 ঘন্টা + <বিসিসি>

ফিরুন: 02 ঘন্টা + 09 ঘন্টা + <st> + <সিরিয়াল নম্বর স্ট্রিং> + <বিসিসি>। সেন্ট 04 এইচ, 15 ঘন্টা, ই0 এইচ হতে পারে।

দ্রষ্টব্য: ক্রম সংখ্যা স্ট্রিং 8 বাইট বছরের জন্য একটি বাইট (বিসিডির কোডের জন্য দুটি বিট), এক মাসের জন্য একটি বাইট (বিসিডি কোডের জন্য দুটি বিট), এবং উত্পাদন সিরিয়াল সংখ্যার জন্য দুটি বাইট (বিসিডি কোডের জন্য চার বিট) রয়েছে) যখন সাইফার অ্যালগরিদম চিপ না থাকে তখন শেষ চারটি বাইট চার ঘন্টা হয়।

3.10 ডিসপ্লে স্ট্রিং

আদেশ: 02 ঘন্টা + <ln> + 39 এইচ + <স্ট্রিং> + <বিসিসি>।

বর্ণনা: সমর্থিত নয়।

ফিরুন: 02 ঘন্টা + 01 ঘন্টা + <st> + <বিসিসি>। সেন্ট 04 এইচ, 15 ঘন্টা, ই0 এইচ হতে পারে।

দ্রষ্টব্য: চাইনিজ অক্ষর কোডটি পাসওয়ার্ড কীবোর্ড ফন্ট অনুসারে এনকোড করা হয় এবং অক্ষর নম্বরটি অবশ্যই পাসওয়ার্ড কীবোর্ড দ্বারা প্রদর্শিত হবে। যদি টেবিলের কোনও স্ট্রিং অংশ প্রদর্শন সাফ করে না।

3.11 ডেটা ম্যাক অপারেশন (স্যাম কার্ড মোড ব্যতীত)

আদেশ: 02 ঘন্টা + 09 এইচ + 41 ঘন্টা + <স্ট্রিং> + <বিসিসি>

বর্ণনা: 8-বাইট প্লেইনেক্সট স্ট্রিং গণনা করতে বর্তমান ম্যাক ওয়ার্কিং কী (DES / 3DES) ব্যবহার করুন। ম্যাক স্ট্রিং ডেটা প্রদান করে।

রিটার্ন: 02 এইচ + 09 এইচ + স্টে + <ম্যাক স্ট্রিং> + <বিসিসি> সেন্ট 04 এইচ, 15 এইচ, এ 4 এইচ, বি 5 এইচ, সি 4 এইচ, ডি 5 এইচ, e0h হতে পারে।

3.12 কীবোর্ডে পাসওয়ার্ড অ্যাক্সেস করুন (স্যাম কার্ড মোড ব্যতীত)

আদেশ: 02 ঘন্টা + 01 এইচ + 42 ঘন্টা + <বিসিসি>

বিবরণ: বাফারে পূর্বে এনক্রিপ্ট করা সিফেরেক্সট্টস ফিরিয়ে দেয় এবং মূল অবস্থা পুনরুদ্ধার করতে পাসওয়ার্ডের অবস্থাটি বন্ধ করে দেয়।

রিটার্ন: 02 ঘন্টা + 0 এহ + <স্টেন> + <সিফেরেক্সট>> <সিএন> + <এসএন> + <বিসিসি>। সেন্ট 04H, 15h, A4H, b5h, C4H, d5h, e0h হতে পারে।

দ্রষ্টব্য: সিএন হ'ল 1-বাইট অপারেশন সিকোয়েন্স নম্বর, প্রতিটি ক্রিয়াকলাপের জন্য একটি পাসওয়ার্ড যুক্ত। এসএন 4 বাইট সাইফার চিপের অনন্য সিরিয়াল নম্বর। পিন কোডটি কেবল 0-9 নম্বর কীগুলি, কী মুছতে এবং কীটি নিশ্চিত করার অনুমতি দেয়। পিন কোডটি অন্য ফাংশন কীগুলির জন্য ব্যবহার করা যাবে না, তবে শুরুর আগে কীবোর্ডটি খোলার পরে মূল কোডটি প্রেরণ করা হবে।

3.13 কাজের কীটি সক্রিয় করুন (স্যাম কার্ড মোড ব্যতীত)।

কমান্ড: 02 ঘন্টা + 03 ঘন্টা + 43 ঘন্টা + <এম> + <এন> + <বিসিসি>

বিবরণ: বর্তমান কী কী নং এন সহ মাস্টার কী নং এম সক্রিয় করুন বর্তমান ওয়ার্কিং কী ভবিষ্যতে সমস্ত পাসওয়ার্ড ক্রিয়াকলাপের জন্য নির্দিষ্ট করা আছে। যদি মাস্টার কীটি বর্তমান চলমান কী হিসাবে ব্যবহৃত হয় তবে কেবলমাত্র এম (00-0fh) প্যারামিটার প্রয়োজন যা এন (00-03h) এর সাথে কিছুই করার নেই। B.16 কমান্ডের ব্যাখ্যা দেখুন।

ফিরুন: 02 ঘন্টা + 01 ঘন্টা + <st> + <বিসিসি>। সেন্ট 04H, 15h, A4H, b5h, C4H, d5h, e0h হতে পারে।

3.14 অক্ষর পাঠান

আদেশ: 02 ঘন্টা + 02 এইচ + 44 ঘন্টা + <সিআর> + <বিসিসি>

বিবরণ: পাসওয়ার্ড কীবোর্ড অবিলম্বে প্রাপ্ত অক্ষরগুলি ফিরিয়ে দেবে।

ফিরুন: 02 ঘন্টা + 02 এইচ + <স্টেন + + <সিআর> + <বিসিসি>। সেন্ট 04H, 15 ঘন্টা, সি 4 এইচ, ডি 5 এইচ, E0 হতে পারে। সিআর একটি ASCII চরিত্র উপস্থাপন করে।

3.15 স্যুইচ কীবোর্ড এবং কী শব্দ প্রেরণ করুন

কমান্ড: 02 ঘন্টা + 02 এইচ + 45 ঘন্টা + <সিটিএল> + <বিসিসি>

বর্ণনা: পাসওয়ার্ড কীবোর্ড চালু / বন্ধ করুন, কী (বিজেড) শব্দটি চালু / বন্ধ করুন। কীবোর্ডটি যখন খোলা থাকে, একবার চাপের কী থাকে তা সক্রিয়ভাবে কী মান কোডটি প্রেরণ করবে। যদি বাটন (বিজেড) শব্দটি চালু থাকে তবে বোতামটি টিপলে এটি শোনাবে। যোগাযোগের প্যারামিটার সেটিংসও রয়েছে।

ফিরুন: 02 ঘন্টা + 01 ঘন্টা + <st> + <বিসিসি>। সেন্ট 04H, 15 ঘন্টা, সি 4 এইচ, ডি 5 এইচ, E0 হতে পারে।
